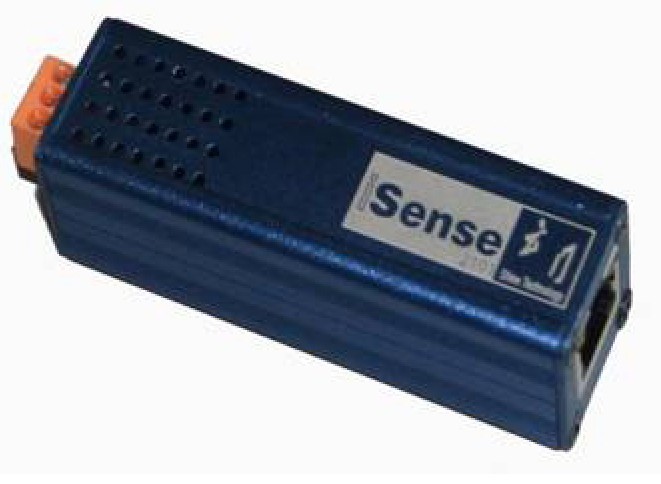

单路电流变送模块 2101AR-220
本产品是专为机房在线实施能源优化而研发的集电流采集、处理、变送（协议）为一体的单元模块，具有体积小巧、抗干扰能力强、测量准确及免工具安装等优点；

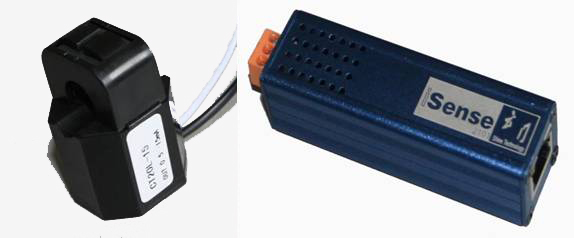

2101AR-220可与市面上所售主/副边比 3000:1的开合式精密CT元件完美匹配并可不停机进行安装，对机柜供电进行监测。
端口：输入 二针（3.96）*1
输出及电源 带灯 RJ45；
电压：DC9-15V 20MA，峰值50MA；
协议：RS485；
波特率：4800-38400 BPS；
地址：可设定1-255；
故障指示：电源、通讯中断指示；
测量范围：AC 0-50A（可定制）
精度：取决于CT精度 一般1.5-3%，低负荷（＜1.2A时，3-5%）；
工作环境：-10-70℃，RH15-95% 无结露；
安装形式：3MM螺栓背板紧固安装或免工具吸附安装；

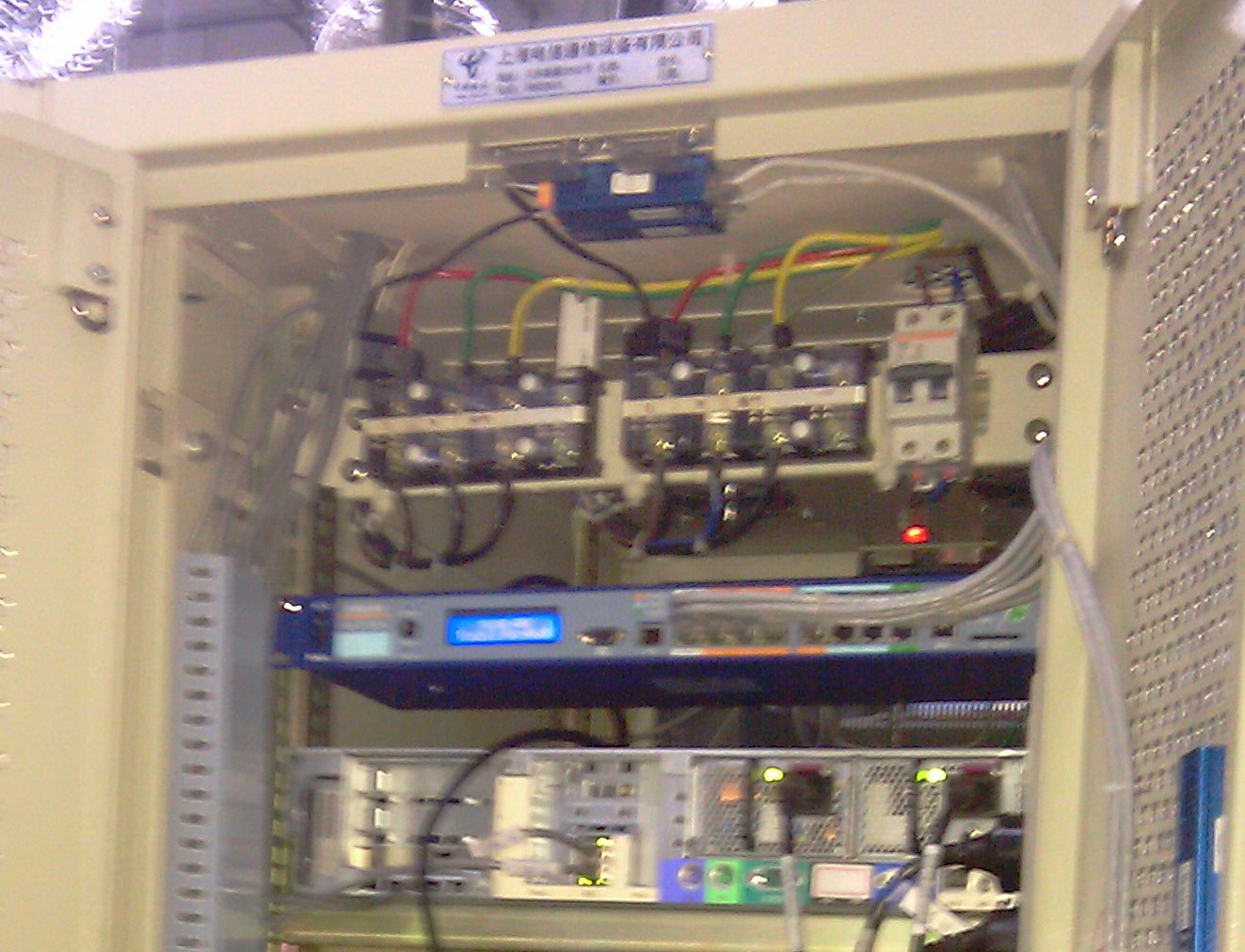

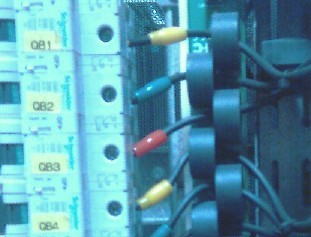

老机房改造应用一例（施工中）
多路电流变送模块 MCTM1-220/380
专为小型机、大型存储服务器等多电源（三相或单相）设备机柜在线实施能源优化而研发的集电流采集、处理、变送（协议）为一体的单元模块；
具有体积小巧、抗干扰能力强、测量准确及免工具安装等优点；可与市面上所售主/副边比 3000:1的开合式精密CT元件完美匹配并可不停机进行安装，
对多路电源机柜供电进行监测。
壳体：铝合金拉丝壳体，MRP安装附件，支持装于箱（屏、柜）面；
电压：DC9-15V 20MA，峰值50MA；
端口：输入 二针（3.96）*6或RJ45*6 支持6路单相/2路三相电流监测；
输出 RJ45*2 ，上行通讯或级联
协议：RS485 4800-38400 BPS；
地址：现场可设定1-255；
显示设置：现场2*8位液晶显示，可设定预报警值；
故障指示：电源、通讯、输入中断指示；
测量范围：AC 0-50A（可定制）
精度：取决于CT精度 一般1.5-3%，低负荷（＜1.2A时，3-5%）；
工作环境：-10-70℃，RH15-95% 无结露；
安装形式：MRP嵌入安装或免工具吸附安装；
外观尺寸 ： 132mm x32mm x 98mm（W*H*D)；
<可根据客户使用要求加工定制开合式精密CT PCB板，以便安装。
<开合式精密CT 为自带内阻型，当其开路时电压≤125V，自购互感器时须向厂家了解清楚参数；
我们可代客户加工定制开合式精密CT PCB板 |
